本文涉及一種電腦散熱風扇的導流裝置，尤其是這樣一種筆記本型電腦散熱風扇的導流裝置，將該裝置設於電腦散熱風扇的外周緣，可使風平順地由導風體快速導入電腦散熱風扇內，而不產生死角，並通過阻風片的設置可避免電腦散熱風扇排出的風逆向回流，由於該向日葵污APP下载可降低流體進入電腦散熱風扇時的風壓損失，因此可增加空氣流量，進而提高筆記本型電腦的散熱效果。

 電腦是現代人必備的電子信息向日葵污APP下载，而筆記本型電腦由於它具有體積小、厚度薄、重量輕、便於攜帶的特性，因此在電腦的銷售方麵所占的比例越來越高。然而，由於筆記本型電腦內部的空間與厚度受到很大的限製，因此它的散熱問題是個急待解決的問題。

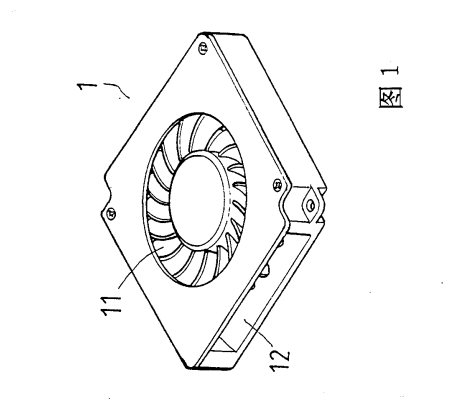

 圖1為公知筆記本型電腦散熱風扇10 的示意圖。該風扇10的頂麵設有一吸風口11，在風扇的一側邊則設- -出風口12。圖2則為該風扇裝置於筆記本型電腦內的主機板上時的示意圖。該電腦散熱風扇10，組裝在電腦內部的風道20上，借助於風扇10的運轉，將熱風經由風道20導入吸風口1l, 再將熱風由出風口12導出，進行散熱。

 但存在以下缺點:

 1、風扇本身具有厚度，組裝在電腦上時與風道形成一直角,在風扇運轉導風時，該風扇的三個側端(出風口除外)會使風向改變，形成亂流而無法使風順暢排出。

 2、當風扇運轉，將風經由風道導入吸風口，再將風由出風口導出，而部份該導出的風，會因風扇葉片運轉所產生的吸力，再度被吸入循環，而使散熱風扇的效率降低。

 因上述原因，使電腦散熱風扇吸氣不順暢，而為了使氣流順暢，該風道勢必加大，而風道加大，則筆記本型電腦的體積、厚度必定增加。

 本實用新型的目的在於:提供一種筆記本型電腦散熱風扇的導流裝置，借助於導風體及阻風片，使風扇形成三向導流、一向反吸的導向流程，從而可降低風壓損失，增加氣體流量，提高散熱效果及縮小筆記本型電腦的厚度。

 目的是這樣實現的:一種筆記本型電腦散熱風扇的導流裝置，其中，該裝置的三側麵為具有滑順曲麵可將風順利地進入吸風口的導風體，風扇出風口一-側.上方延設一可阻擋被導出的風產生回流的阻風片。

 該導流裝置可呈一座體狀，中間鏤空。

 導流裝置套設在風扇的外周緣上，導流裝置的阻風片與風扇的出風口相互對應。

 優點是:

 主要是利用了流體流經不同的斷麵，如經平順的導流，則可減少流體流動時的壓力損失，並增加流量。利用組風片組擋流體回流，從而提高筆記本型電腦的散熱風扇的散熱效果。

 該向日葵污APP下载在整體上可使風的流動順暢、增加流量、減少風壓的損失，改善筆記本型電腦整體的散熱效果，進而可減少筆記本型電腦的厚度。

 這種導流裝置的材質為橡膠，當組裝套設在風扇的外周緣時，它具有吸震及減少噪音的效果。
