本散熱風扇是有關一種高效率雙吸入式電腦散熱風扇，尤指使用於電腦中央處理器(CPU)的散熱裝置，由於本新型的結構剛性強，葉片具導流作用，雙邊吸入的氣流不受隔板的阻擾，因此本新型具有高效率且相對低噪音的效果。

電腦是現代人必備的電子信息向日葵污APP下载，幾乎是每人擁有一機的時代，而電腦之所以會運作，是全靠中央處理器來執行，在執行運作時，必定會產生高溫，而在產生高溫時，若不將之散熱，則會使電腦的運作出現不穩定的狀況，故一般在中央處理器上通常會設置有一散熱裝置，即風扇裝置，使產生的高溫得以散熱，因此風扇中葉片的設計與電腦中央處理器的執行穩定度息息相關;而在散熱片的設計方麵，如何使中央處理器所產生的高溫，在風扇的運轉下，可達到最佳的散熱效果，可以說在使用電腦及操作時是相當重要的問題。

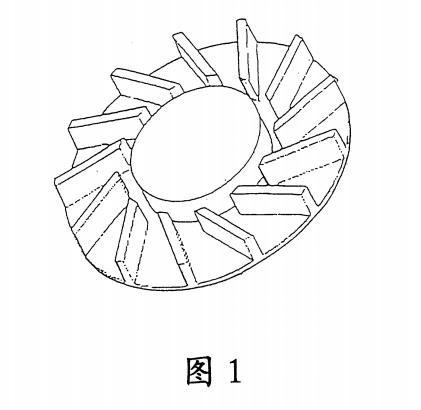

一般的電腦風扇多為單麵吸入式的風扇設計，如圖1所示，但為了進一步提高散熱的效果，因而有雙吸入式的計算機風扇設計，以提高風量，如圖2和圖3所示(其為中國台灣新型專利案，其公告號第465681號)，它是一種離心式風扇，至少包含:一外框，具有一第一進氣口、第二進氣口、至少一個排氣口以及複數條助肋(rib)，該助肋位於該第二進氣口中:一轉動裝置，位於該外框中;一扇葉結構，更包含:一輪轂(hub)，耦合於該轉動裝置;一隔板，沿該輪轂的徑向向外延伸，且該隔板具有一上表麵及一下表麵;複數個第一葉片，形成於該隔板的上表麵上，該第一葉片與該輪轂間有一間隙且該第一葉片具有一-缺角，及複數個第二葉片，形成於該隔板的下表麵上，該第二葉片與該輪轂間有一間隙;其中當該扇葉結構掃過該助肋時，該第二葉片與該助肋的交角約為90度。但，此種雙吸入式離心式風扇具有下列諸多缺點:

1、該上、下入氣孔所導入的氣流量不同、氣壓不平均，設於風扇中間的隔板將使風扇於運轉時，產生震動、搖晃及噪音。

2、該風扇中間設有隔板，導入的流體將因受隔板抵擋而產生摩擦及擾流的現象，且上、下層的流體被葉片離心加壓推出時，上、 下層流體的流速、流量及風壓均不同，於出風口處易再產生亂流的現象，風扇的整體效率不好。

3、該葉片中央的支架為直線條狀，無任何的流線彎弧設計，因此對流體的導流性亦不好。

發明內容

有鑒於此，本散熱風扇的目的是針對習知結構中所容易造成種種使用上的缺失及難盡完美之處，提出一種能確實符合使用者於使用上具良好使用效果，且可改善傳統結構中些許未能盡理想之處的高效率雙吸入式計算機風扇。本散熱風扇通過外葉片再加上上、下圓環的設計，可提高散熱葉片的剛性，並使風扇於運轉時，氣流平順不受風扇中間隔板的幹擾，因而提高風扇的效率並降低噪音。

本散熱風扇的目的是通過下述技術方案來實現的，本散熱風扇所提供的高效率雙吸入式計算機風扇，其計算機風扇主要是由底座、散熱風扇及蓋體所組成;該底座中央為一容置槽，是可供散熱風扇對應置入，而於底座一側邊為出風口;其特征在於:該散熱風扇設有雙列葉片，該外葉片的數量較多於內葉片;該內葉片為部份的葉片是向內延伸，內、外葉片連結後其截麵均呈平順的導流曲線，以增加導氣流的範圍及順暢性。當內葉片高度高於馬達時，它可延伸跨設在馬達的頂麵，以增強結構的剛性與導風量。而外葉片上、下麵處均可各設有一圓環，以增加風扇的剛性。由於本散熱風扇的結構剛性強，葉片具導流作用，雙邊吸入的氣流不受隔板的阻擾，因此本散熱風扇具有高效率且相對低噪音的效果。

為使本散熱風扇更加明確詳實，茲例舉較佳實施例並配合附圖，將本散熱風扇的結構及其技術特征詳述如後。
