一種便攜式風扇型筆記本電腦供電裝置,含有安裝電腦散熱風扇的散熱座，以及輸出端連接電腦散熱風扇供電電源及控製電路的交流適配器,在所述散熱座的框架內組合布置有可充電電池組及充電控製器,所述充電控製器的輸入端連接交流適配器的輸出端，充電控製器的輸出端連接可充電電池組的正、負極，可充電電池組的正、負極分別連接筆記本電腦供電電源正、負極輸入端。

所述的便攜式風扇型筆記本電腦供電裝置，可充電電池采用鋰離子電池,充電控製器采用主要由單片機S3F84K4組成的充電控製電路，交流適配器輸出正極連接一恒流源電路，所述恒流源電路輸出連接鋰離子電池組正極,恒流源電路控製端連接單片機S3F84K4的相應I/O輸出接口，鋰離子電池組正極設有電壓信號檢測電路連接單片機S3F84K4的相應IO輸入接口，鋰離子電池組負極設有恒壓源電路與單片機S3F84K4的相應I/O接口連接。

所述的便攜式風扇型筆記本電腦供電裝置，可充電電池采用鎳氫電池,充電控製器中充電控製電路采用MAX713係列快速充電管理芯片，交流適配器輸出正極連接晶體管VT1 的集電極，晶體管VT1的發射極通過二極管VD連接MAX713的2腳，MAX713的2腳同時連接鎳氫電池組的正極，晶體管VT1的基極連接晶體管VT2的集電極，晶體管VT2的發射極連接MAX713的14腳，晶體管VT2的基極連接MAX713的5和15腳，晶體管VT2的基極同時通過電阻R1連接交流適配器輸出正極，MAX713的5腳通過電容C2與可充電電池的負極連接，可充電電池的負極通過電阻R7連接交流適配器輸出負極，交流輸出負極和可充電電池的正極分別連接筆記本電腦供電電源正、負極輸入端。

所述的便攜式風扇型筆記本電腦供電裝置，交流適配器通過穩壓電源電路7805穩壓後給風扇控製電路供電，所述散熱風扇為一個、二個或三個。

的有益效果:

1、便攜式風扇型筆記本電腦供電裝置，含有鋰離子或鎳氫電池組和充電控製電路，在筆記本電腦不工作時對可充電電池組充電，在筆記本電腦工作時作為散熱座來使用，在沒有市電的情況下給筆記本電腦提供供電電源，真正實現筆記本電腦的便攜性、可移動性，充分發揮其作用。

2、便攜式風扇型筆記本電腦供電裝置，結構設計輕便，新穎、合理，采用技術先進的電子控製電路對電池進行充電,不但可以在日常生活和工作中發揮作用，在旅遊、探險及野外作業領域更具有獨特的應用優勢。

四、附圖說明:

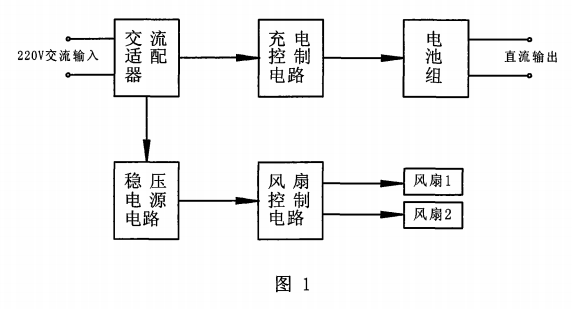

圖1:便攜式風扇型筆記本電腦供電裝置原理方框示意圖

圖2:供電裝置采用鋰離子電池的充電控製電路原理圖

圖3:便攜式風扇型筆記本電腦供電裝置結構布置示意圖

圖4:供電裝置采用鎳氫電池的充電控製電路原理圖

五、具體實施方式:

實施例一:參見圖1便攜式風扇型筆記本電腦供電裝置原理方框示意圖及圖3的結構布置示意圖。風扇型筆記本電腦供電裝置含有安裝電腦散熱風扇6的散熱座1,以及輸出端連接散熱風扇6的供電電源及控製電路5的交流適配器2,在所述散熱座1的框架內組合布置有可充電電池組3及充電控製器4,所述充電控製器4的輸入端連接交流適配器2的輸出端，充電控製器4的輸出端連接可充電電池組3的正、負極，可充電電池組3的正、負極分別連接筆記本電腦供電電源正、負極輸入端;交流適配器2的一-路輸出連接風扇供電電源及控製電路5,風扇供電電源及控製電路5給散熱風扇6提供工作電源並控製散熱風扇的工作，散熱風扇6的工作電源由集成電路7805組成的穩壓電源電路提供(此部分電路省略);交流適配器2同時輸出--路電源通過由單片機S3F84K4組成的充電控製電路對鋰離子充電電池組進行充電。
